Робота випускного тракту напряму пов'язана з режимами двигуна, коректністю паливного сумішоутворення, температурним навантаженням на прилеглі вузли та фактичним опором на виході відпрацьованих газів, не кажучи про екологію. Помилково розглядати цю систему тільки як набір труб і шумопоглинаючих елементів: по суті, вона є продовженням газообміну, що починається ще в циліндрі та випускному колекторі.

⚠️ Конфігурація вихлопної системи, стан її герметичності та пропускна здатність впливають на наповнення циліндрів, коректність сигналів кисневих датчиків і ресурс усіх навантажених температурою вузлів. На сучасних автомобілях випускний тракт об'єднує в собі механічні, акустичні та екологічні завдання, причому порушення в одній зоні нерідко відбивається на роботі всієї системи.

У цій статті докладно розібрано, які функції виконує вихлопна система, з яких елементів вона складається в штатній конфігурації, розповімо про найпоширеніші поломки.

Призначення вихлопної системи

Вихлопні системи працюють в умовах високої температури, постійних перепадів тиску, вібрацій і хімічно агресивного середовища. Тому їх призначення не можна зводити до одного завдання відведення газів назовні. Кожен елемент тракту бере участь або в управлінні потоком, або в зниженні шкідливих викидів, або в компенсації теплових і механічних навантажень. На сучасних автомобілях глушники тісно пов'язані з системою управління двигуном, оскільки показання кисневих датчиків напряму впливають на корекцію складу суміші. Тому ремонт вихлопної системи передбачає діагностику автомобіля до і після ремонтних робіт завжди, якщо ви робите його на СТО, а не своїми руками.

Яку функцію виконує вихлоп:

1. Відведення відпрацьованих газів від циліндрів двигуна - після згоряння паливоповітряної суміші продукти згоряння повинні бути швидко видалені з камери згоряння та випускного тракту. Якщо відведення утруднене, зростає протитиск, погіршується продувка циліндрів і знижується ефективність наступного такту наповнення.
2. Зниження рівня шуму - імпульси вихлопу мають високу амплітуду і поширюються у вигляді ударних звукових хвиль. Резонатор і глушник гасять ці коливання за рахунок розсіювання енергії хвилі всередині камер або перфорованих каналів.
3. Зниження токсичності вихлопних газів - каталітичний нейтралізатор (його ще називають каталізатором) допалює або перетворює шкідливі компоненти вихлопу, у тому числі оксид вуглецю, вуглеводні та оксиди азоту. Ефективність каталізаторів залежить від стандарту (Євро-5, Євро-6 і т.д.).
4. Формування розрахункового протитиску - вихлопна система проєктується під конкретну модель і марку авто. Занадто високий протитиск погіршує наповнення циліндрів, а надмірно вільний випуск на деяких моторах здатний змістити робочі характеристики по тязі та порушити коректність налаштування системи управління.
5. Забезпечення коректної роботи датчиків кисню - лямбда-зонди повинні працювати в потоці газів без підсосу зовнішнього повітря через тріщини, прогари та негерметичні з'єднання. Будь-який витік до або між датчиками та каталізаторами спотворює показання і призводить до помилкових паливних корекцій.
6. Теплове розвантаження моторного відсіку та днища автомобіля - гарячі вихлопні гази повинні рухатися захищеним і герметичним трактом. Це необхідно для зниження ризику перегріву поруч розташованих елементів, включаючи рульові механізми, елементи днища кузова, приводи, паливні магістралі, пластикові деталі та інші.
7. Зберігає герметичність і працездатність системи при вібраціях і зміщеннях двигуна - двигун при роботі і під навантаженням зміщується відносно кузова. Гофра глушника, підвіс (гумка – кріплення в комплекті) та еластичні з'єднання дозволяють системі зберігати герметичність і рухливість, а також не передавати руйнівні коливання на труби, зварні шви та банки.

ℹ️ Вихлопна система — це важливий вузол автомобіля і повноцінна частина газодинаміки двигуна та його електронного управління. Її функції охоплюють одразу механіку потоку, акустику, термонавантаженість і екологію. Саме тому навіть невеликий дефект в одній ділянці часто викликає необхідність робити ремонт глушників у комплексі.

З чого складається вихлопна система автомобіля?

Конструкція випускного тракту може трохи відрізнятися залежно від компонування двигуна, екологічного класу і типу кузова, але базова логіка побудови зберігається. Усі елементи розташовуються послідовно по ходу руху відпрацьованих газів — від випускних каналів двигуна до задньої частини автомобіля. При цьому до складу системи входять не тільки великі вузли, але й з'єднувальні, ущільнювальні та демпфуючі деталі, без яких неможливі герметичність і довговічність.

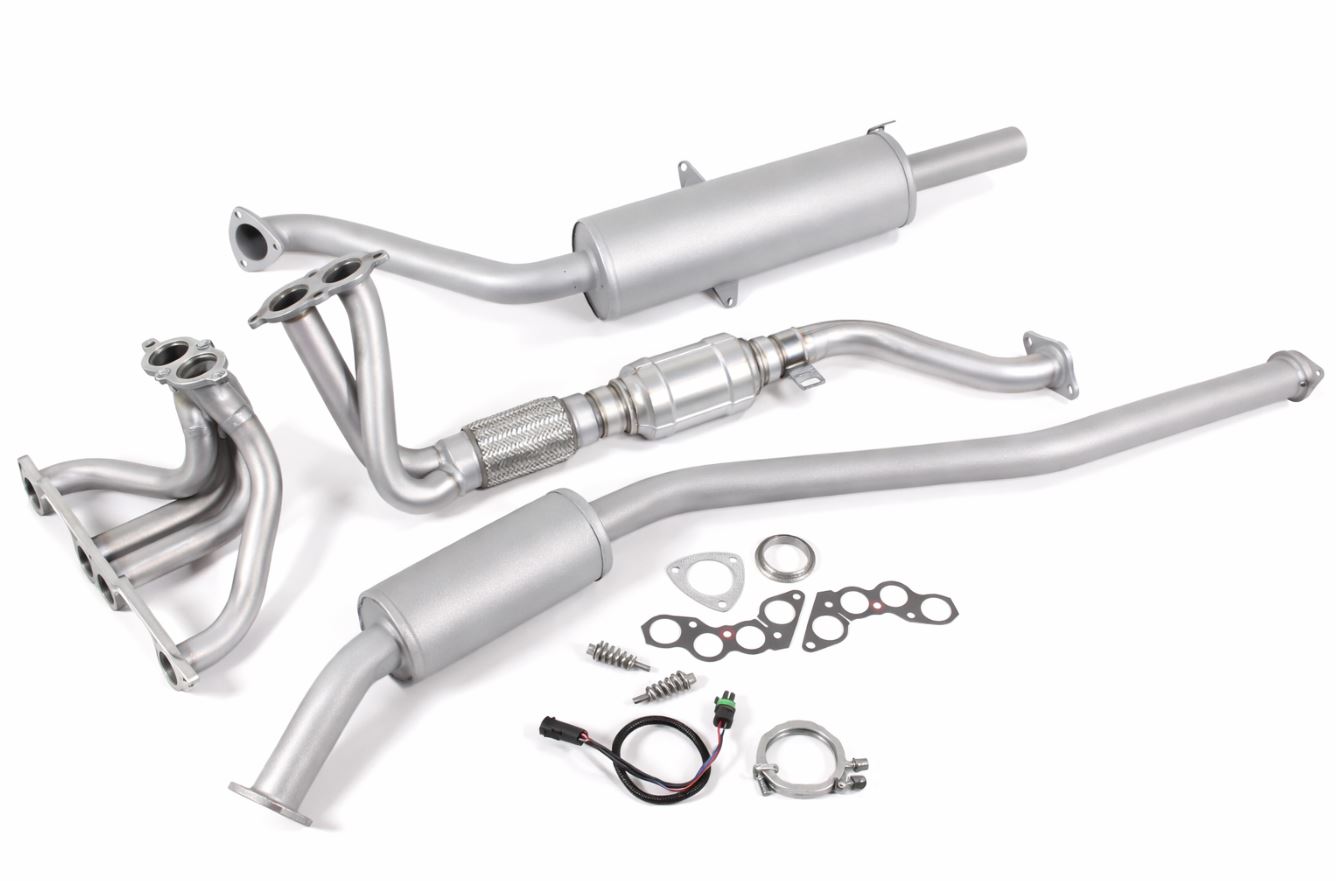

Нижче наведено класичний склад вихлопної системи авто в правильній послідовності:

• Випускний колектор - збирає відпрацьовані гази з циліндрів двигуна в загальний потік. Саме тут починається випускний тракт, і тут формуються перші умови для швидкості потоку і теплового навантаження системи.
• Прокладка випускного колектора - ущільнює стик між головкою блоку циліндрів і колектором. При її прогарі з'являються характерний шиплячий автозвук, запах вихлопу в підкапотному просторі і навіть салоні, а також некоректна робота першого датчика кисню.
• Приймальна труба - з'єднує випускний колектор з наступними елементами системи. На багатьох автомобілях вона виконана як окрема ділянка, що сприймає основну температуру і початкові пульсації потоку. Іноді ця деталь спрощена або інтегрована з іншими компонентами.
• Гофра глушника - гнучкий компенсатор (віброкомпенсатор), який гасить вібрації вихлопу від двигуна, а також деякі статичні натяги, гофрі вдається істотно продовжити термін служби іншим деталям системи.
• Перший лямбда-зонд - встановлюється до каталізатора і використовується для оцінки вмісту кисню у вихлопі, служить основним джерелом даних для коригування паливної суміші.
• Каталізатори - знижують токсичність вихлопу за рахунок хімічних реакцій на поверхні каталітичного шару - стільникової структури. Для ефективної роботи вимагає певної температури і справної системи сумішоутворення. Каталізатор - найдорожчий елемент системи вихлопу.
• Другий кисневий датчик - розташовується після каталізатора. Контролює ефективність і справність його роботи та порівнює параметри потоку до і після нього, дозволяючи блоку управління відстежувати деградацію каталізатора.
• З'єднувальні труби - забезпечують послідовне проходження газів між основними вузлами системи і мають герметичне виконання. Їх геометрія впливає на гідравлічний опір, теплопередачу і загальний ресурс тракту.
• Резонатор - попередньо гасить звукові коливання певного діапазону пікових частот. Також частково стабілізує пульсації потоку перед надходженням у задню частину системи - глушник. Резонатор працює в парі з глушником.
• Середня труба - пов'язує проміжні секції вихлопу в єдину магістраль. На деяких автомобілях може конструктивно об'єднуватися з резонатором або іншими ділянками.

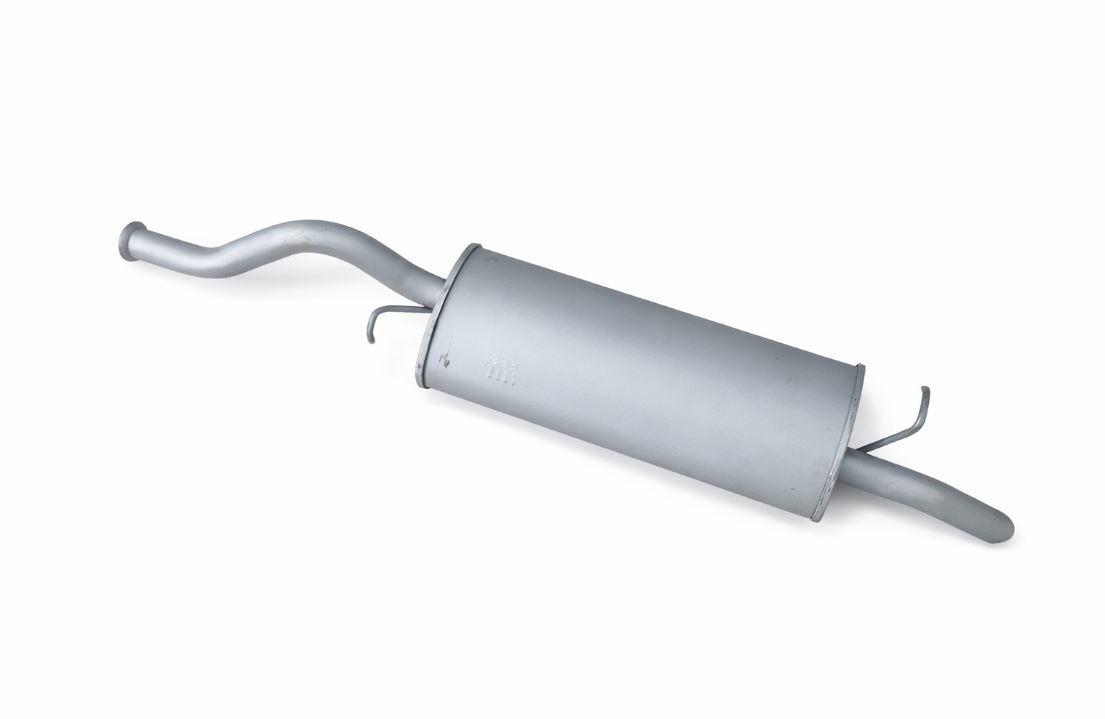

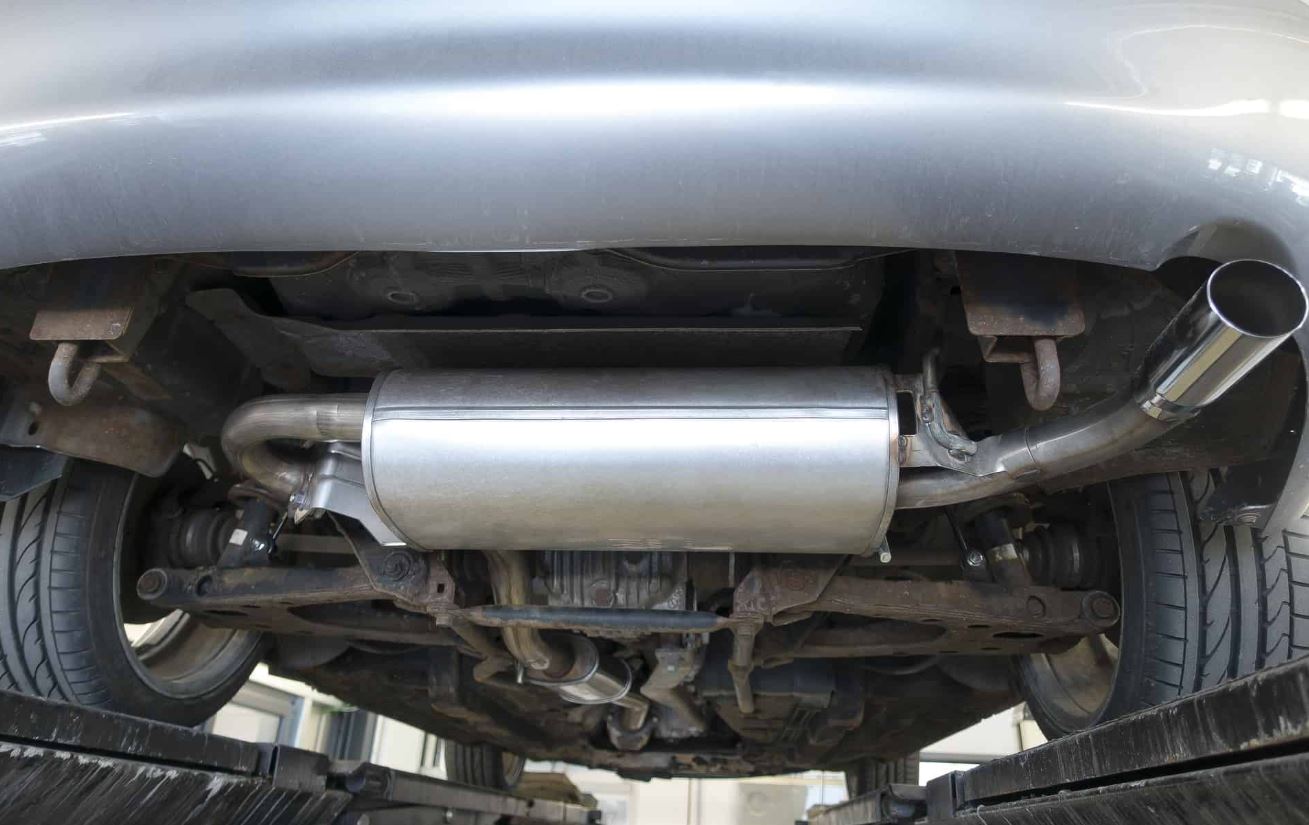

• Глушник - основний акустичний компенсатор, що знижує рівень шуму за рахунок камерної або прямоточної внутрішньої схеми. Одночасно він повинен зберігати прийнятну пропускну здатність без надмірного зростання протитиску.
• Вихлопна труба або кінцева труба - фінальна ділянка системи, через яку гази виводяться назовні. Її конфігурація впливає на напрямок потоку, локальний нагрів задньої частини кузова і загальне акустичне сприйняття роботи мотора. На неї часто надягається декоративна насадка глушника.
• Фланці та хомутові з'єднання (іноді кронштейн) - використовуються для стикування окремих ділянок системи, і є кріпленнями. Вони забезпечують розбірність усієї системи, щоб була можливість зробити ремонт глушника.
• Прокладки з'єднань - встановлюються між фланцями та іншими стиками для герметизації.
• Підвіски вихлопної системи - зазвичай це гумові або гумометалеві елементи, на яких система підвішується до кузова. Вони гасять коливання, знижують передачу вібрацій і утримують магістраль від провисання та ударів об кузов. Виконують роль рухомих кріплень.
• Кріпильні елементи - болти, шпильки, гайки, притискні пластини та скоби утримують з'єднання в розрахунковому положенні. При ремонті їх стан критичний, оскільки закисле або ослаблене кріплення часто стає причиною повторної розгерметизації. Коли робиться ремонт автомобіля їх часто змінюють на нові комплекти цілком.

✅ Висновок! Це будова класичної вихлопної системи. Тут навіть другорядні на перший погляд деталі, такі як підвіска, прокладки та інші кріплення, напряму впливають на ресурс основних вузлів. Коли робиться діагностика авто, систему вихлопу завжди слід розглядати цілком, оскільки локальна заміна без оцінки сусідніх елементів часто дає тільки тимчасовий результат.

Також варто вказати і деталі, які не входять до класичної штатної комплектації, до них належать:

1. Полум'ягасник — елемент, який часто встановлюють замість каталітичного нейтралізатора або в іншій модифікованій конфігурації випуску для зниження температури і часткового гасіння енергії звукових хвиль. Якщо ставиться полум'ягасник замість каталізатора - його завдання знизити теплове і ударне звукове навантаження на наступні елементи системи, але повноцінної заміни каталітичному очищенню він не дає від слова зовсім.
2. Стронгер (Stronger) — додатковий тюнінг елемент, який вбудовується в тракт для зміни швидкості та стабілізації потоку. Зазвичай його застосовують у доопрацьованих системах, коли потрібно поліпшити відведення газів від циліндрів або скоригувати поведінку прямоточного тракту. Стронгер можуть встановлювати і в штатний вихлоп.
3. Даун-пайп (downpipe: X-pipe, H-pipe, Y-pipe і т.д.) — ділянка випускної системи, що йде відразу після турбіни на турбованих двигунах. Він потрібен для максимально швидкого відведення газів з гарячої частини турбокомпресора, зниження опору на початковій ділянці випуску і поліпшення умов роботи наддуву. Якщо ставляться прямоточні глушники і спортивний вихлоп цілком, також служать для забезпечення розгалуження і розподілу потоку.

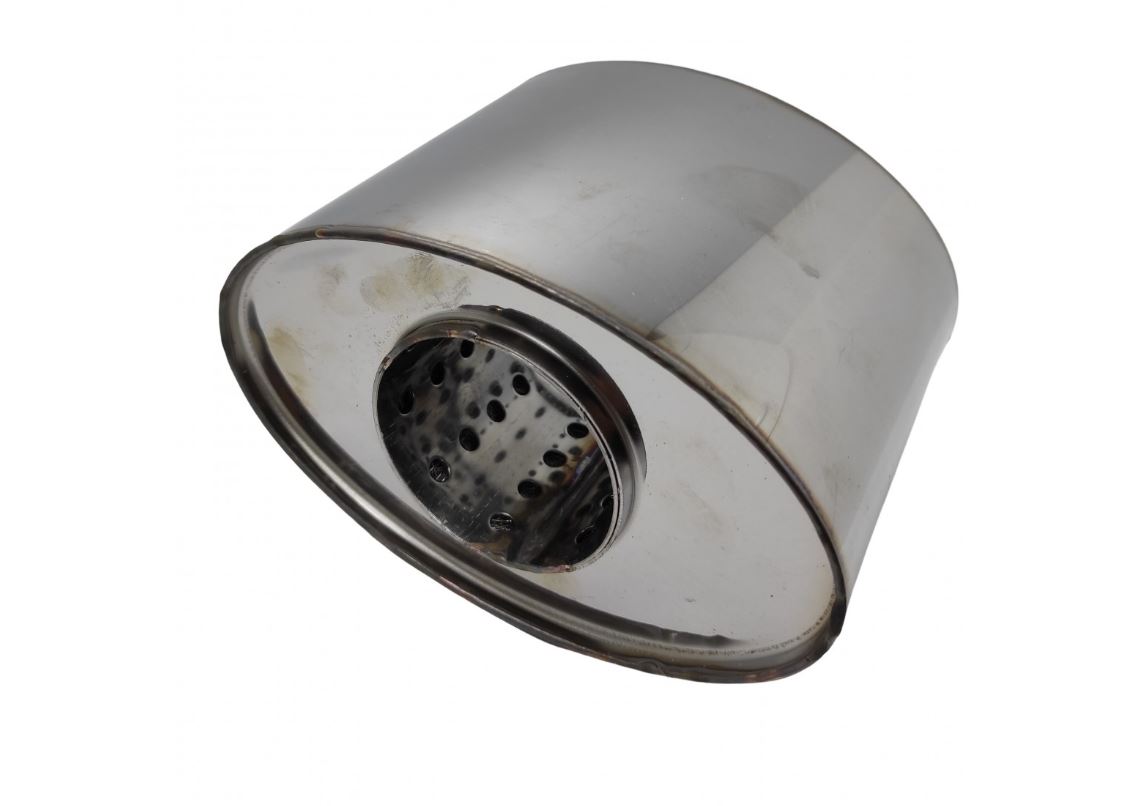

4. Прямоточний глушник — варіант глушника з менш вираженим опором потоку порівняно з класичним камерним виконанням. Його встановлюють для зменшення протитиску і зміни звуку вихлопу, але застосування такого рішення вимагає точного розуміння конфігурації всієї системи і того, як воно вплине на акустику та робочі параметри двигуна.

⚠️ Резюме! Ці елементи зазвичай зустрічаються в доопрацьованих, ремонтно-модифікованих або тюнінгових конфігураціях випускного тракту. У штатній заводській схемі їх наявність не є обов'язковою.

Основні поломки вихлопу

Більшість несправностей вихлопної системи пов'язана не з миттєвим руйнуванням, а з поступовим зносом металу, швів, ущільнень і еластичних елементів. На ресурс випуску одночасно впливають висока температура, конденсат, дорожня волога, реагенти, вібрації двигуна та удари об перешкоди.

Тому навіть при зовні цілій системі всередині окремих вузлів уже можуть йти корозійні процеси або руйнування перегородок. На практиці найчастіше виходять з ладу не найдорожчі, а найбільш навантажені і незахищені ділянки.

Нижче перелічені саме ті зони і автозапчастини, які вважаються найбільш уразливими і потребують першочергового контролю:

• Гофра - одна з найчастіших точок відмови. Руйнується через постійні вібрації, розтягнення, перекіс системи, зношені подушки двигуна і неправильну геометрію підвісу вихлопу. Поломка на цих автозапчастинах завжди призводить до того, що необхідно буде купити гофру абсолютно нову, аналогічну зламаній.

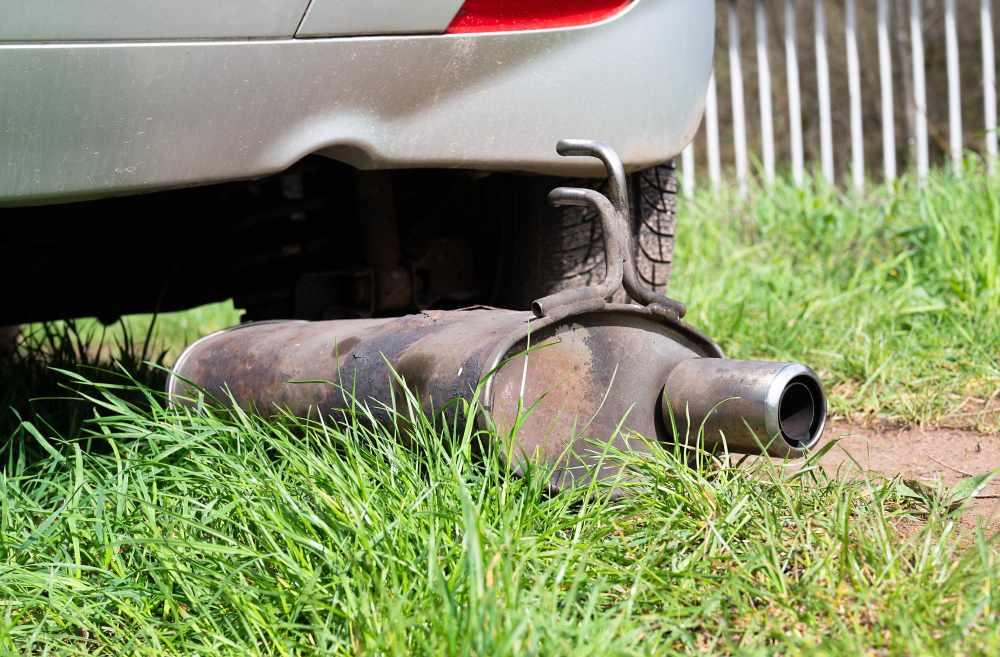

• Резонатор і глушник - схильні до внутрішньої і зовнішньої корозії, особливо через накопичення конденсату при коротких поїздках. Часто прогорають по швах, нижній частині корпусу або в зоні з'єднувальних труб, при руйнуванні внутрішніх перегородок з'являється деренчливий звук.
• Підвіси вихлопної системи - гумові елементи з часом тріскаються, витягуються і рвуться. У результаті система провисає, зміщується, починає бити об кузов, перевантажує гофру, шви і стикові з'єднання.
• Каталітичний нейтралізатор - хоча він ламається не так часто, як гофра або задня банка, його проблеми вкрай значущі. Оплавлення, осипання або механічне руйнування стільників різко підвищують опір випуску, погіршують тягу і можуть провокувати перегрів двигуна і випускного тракту.
• Труби в зоні задньої осі і під днищем - ці ділянки нерідко страждають від зовнішньої корозії та ударів. Їх часто змінюють у комплекті з глушником і резонатором, але якщо це не так, то за ними слід стежити.

ℹ️ Висновок! Найчастіші пошкодження вихлопу виникають там, де метал одночасно відчуває цикли термонавантажень, вібраційну втому і вплив вологи зсередини і ззовні. Тому при огляді або, коли робиться візуальна діагностика вихлопної системи важливо звертати увагу насамперед на перелічені вище зони.

✔️ Вихлопна система автомобіля - являє собою багатокомпонентний вузол, у якому кожен елемент працює не ізольовано, а у зв'язці з двигуном, кузовом та електронною системою управління. Її справність визначає не тільки рівень шуму, але й точність паливних корекцій, навантаження на випуск двигуна, екологічні параметри і загальний ресурс випускного тракту.

На практиці найчастіші проблеми виникають у місцях, де конструкція постійно компенсує рух, нагрів і вібрації, тут важливі не тільки основні вузли, але й прокладки, кріплення, підвіси та з'єднання. Базовий термін служби штатного глушника або резонатора 3-5 років, потім потрібна заміна, гофра може прослужити і того менше, тому питання про те, яку гофру купити зводиться до придбання найкращих деталей.
