Як правильно замінити гофру глушника, види гофр, поради та лайфхаки по встановленню

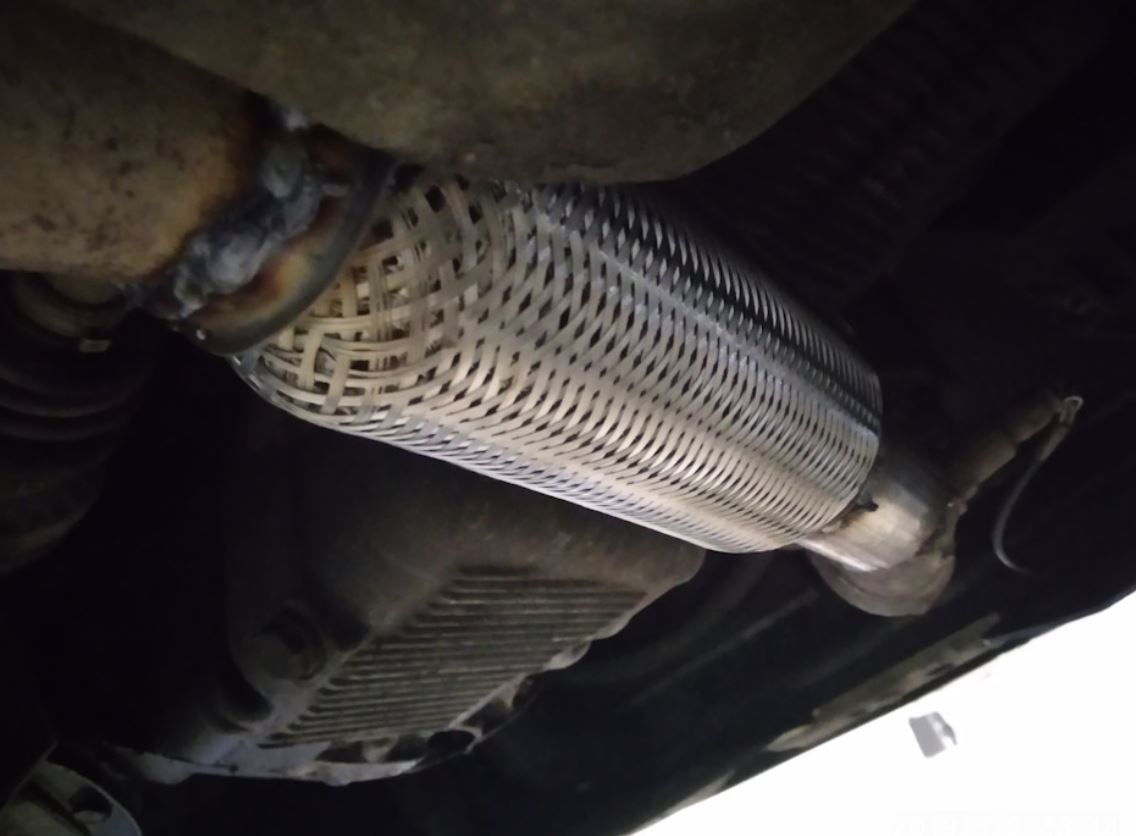

Гофра вихлопної системи є одним із ключових елементів, що забезпечують стабільну та коректну роботу автомобіля. Незважаючи на свої компактні розміри, вона відіграє важливу роль у зниженні вібрацій та захисті інших компонентів вихлопу. Багато автовиробників спочатку включають гофру в конструкцію системи глушника, розуміючи її функціональну значущість.

Крім того, власники автомобілів часто встановлюють її, коли роблять капітальний ремонт вихлопної системи за власною ініціативою. Це пов’язано з необхідністю продовжити термін служби всієї системи та підвищити комфорт під час експлуатації. Далі розглянемо, навіщо саме потрібна дана деталь, яку потрібно купити гофру на глушник, і як її правильно поставити.

Види та призначення гофри глушника

Гофра глушника є важливим елементом вихлопної системи автомобіля, що відповідає за зниження вібраційних навантажень. Під час роботи двигуна на систему впливають коливання різної інтенсивності, які можуть призводити до зносу деталей усього тракту. Особливо небезпечні резонансні коливання, що виникають на певних обертах мотора. Для захисту вихлопних компонентів від руйнування користуються даними автозапчастинами.

Гофрою забезпечується рухоме з’єднання між елементами системи, що частково гасить вібрації.

Основні функції гофри глушника:

• компенсація коливань, що передаються від двигуна до вихлопної системи;
• зниження вібраційного навантаження під час руху по нерівній дорозі;
• зняття статичних напружень між елементами вихлопу під час монтажу.

При цьому дана деталь може по-різному працювати. Ефективність гофри залежить від того, який принцип у неї роботи і чи правильно вибрали такі автозапчастини спочатку.

Види гофри за принципом дії:

1. робота на стиск – встановлюється під випускним колектором, компенсує навантаження при стиску та розтягуванні, довжина до 150 мм;
2. робота на вигин – монтується за приймальною трубою або між резонатором і глушником, компенсує поздовжні коливання, довжина максимальна до 400 мм.

Купити гофри важливо саме такі, які за принципом роботи стояли до цього. Якщо деталь вийшла з ладу і необхідний ремонт глушників, проводять діагностику автомобіля на СТО і вибирають потрібні автозапчастини. Сервісний центр або автосервіс необов’язковий, якщо ви можете всю роботу зробити своїми руками, практичним порадам присвячений наш текст далі.

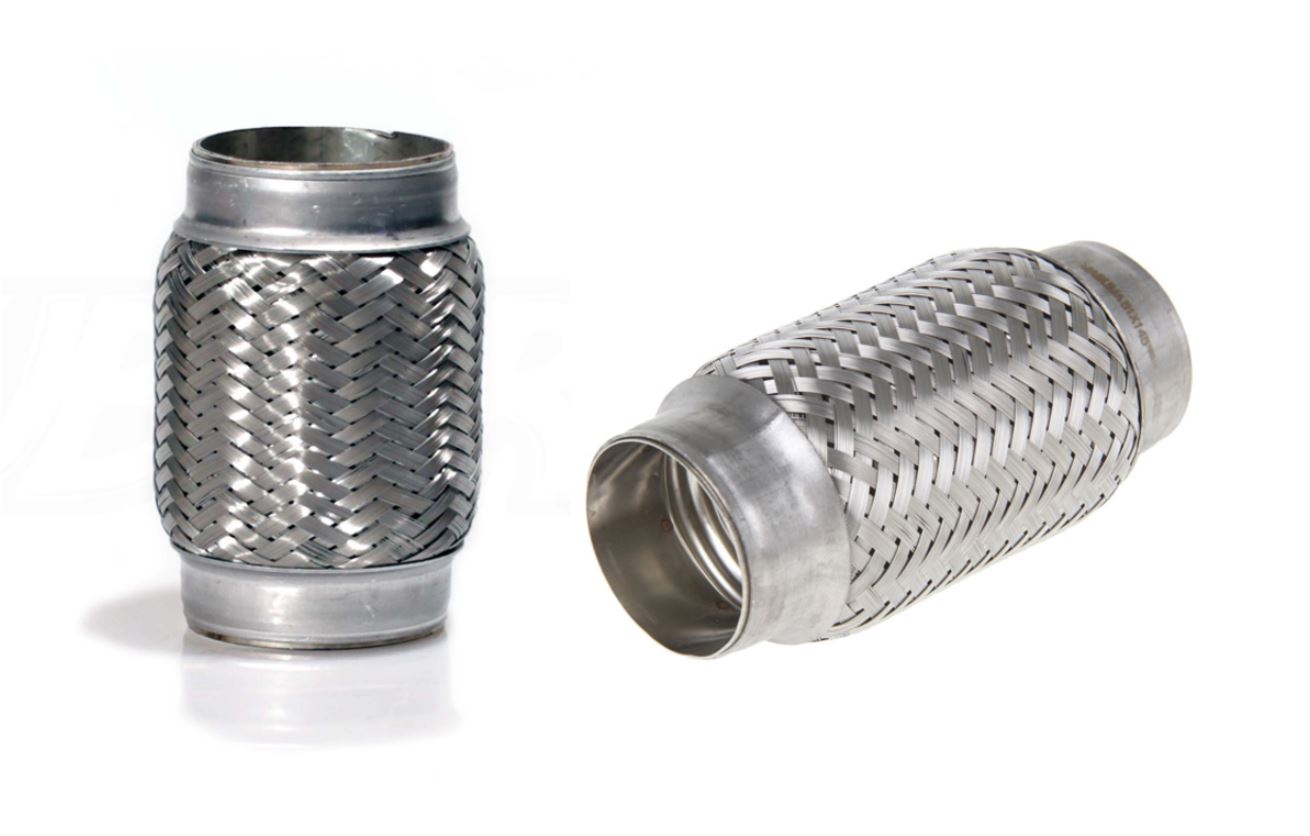

Види гофри за будовою:

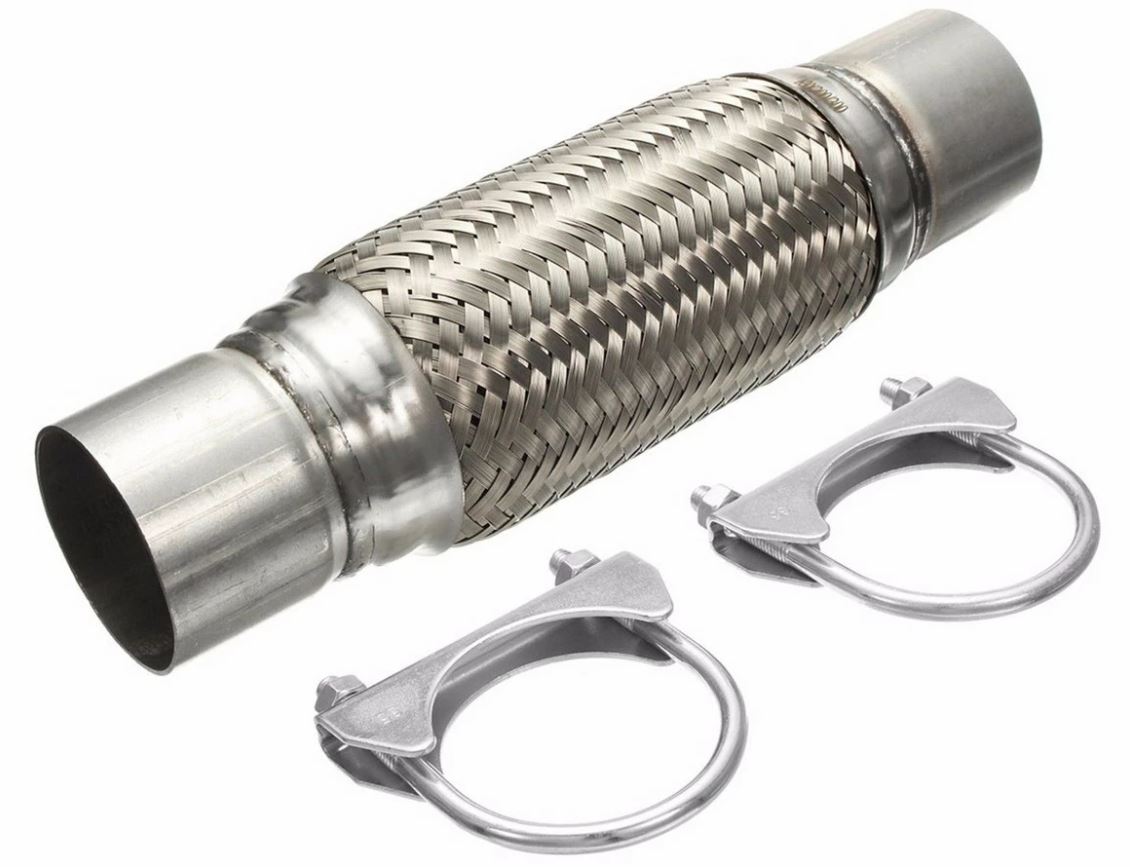

• одношарові – складаються з подвійного металорукава та зовнішньої захисної оплітки;
• двошарові – мають додаткову внутрішню оплітку;
• тришарові – включають внутрішній вальцьований рукав і посилену додаткову захист - гофра interlock;

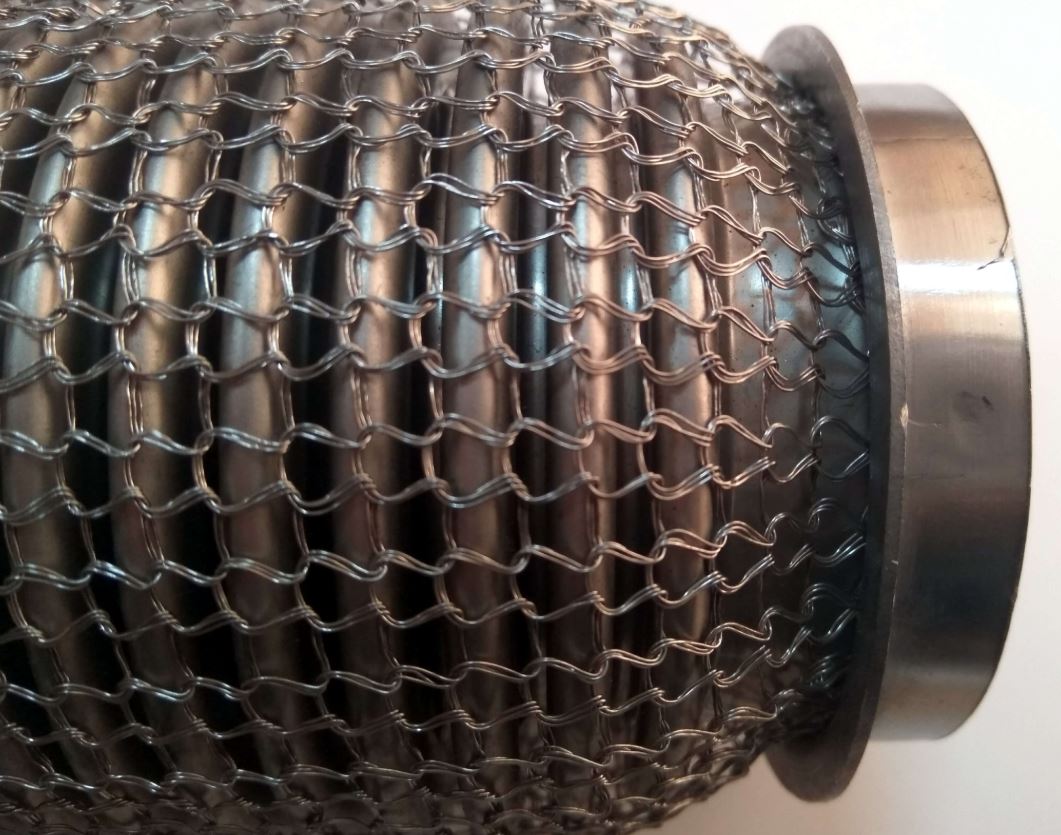

• гофри з кольчужним захистом – найміцніші вироби з нержавіючої сталі, стійкі до механічних пошкоджень.

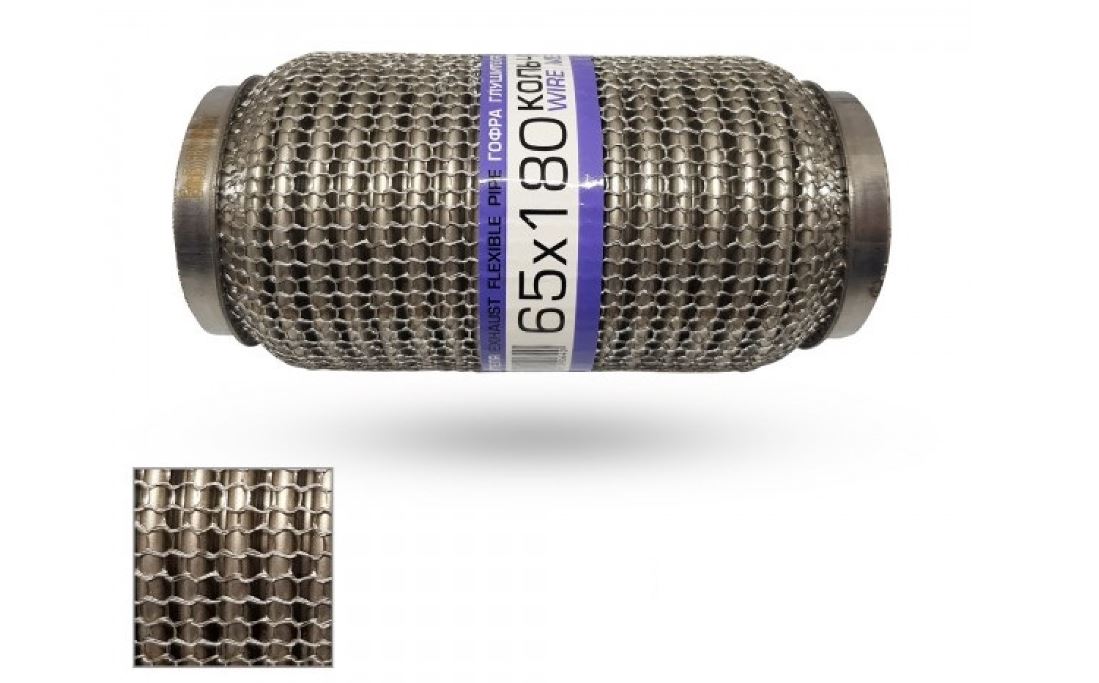

Ось наочна демонстрація гофри з кольчужним захистом, щоб зрозуміти, що вона собою представляє:

ℹ️ Резюме! Гофра глушника є критично важливим елементом вихлопної системи, оскільки саме на неї припадає основне навантаження з гасіння вібрацій двигуна. На думку профільних фахівців, коректно підібраний віброкомпенсатор суттєво знижує механічне напруження на зварні шви, фланцеві з’єднання та корпус глушника.

Це напряму зменшує ризик появи тріщин і прогарів у найбільш вразливих місцях системи. Додатково відзначається зниження паразитних шумів і резонансів у салоні автомобіля. У результаті водій отримує не тільки збільшений ресурс вихлопної системи, а й більш комфортну, тиху роботу автомобіля.

Що відбувається, коли гофра глушника виходить з ладу

Глушник, як система, має свої вразливі місця, до гофри це відноситься напряму. Вона виходить з ладу трохи рідше, ніж резонатор і сам глушник, у порівнянні з іншими компонентами вихлопу. Якщо купується гофра, ціна на неї не повинна грати ключової ролі при виборі, важливо купити надійну якісну деталь, на цих автозапчастинах не варто економити.

Деталь постійно відчуває серйозні експлуатаційні навантаження. Окрім вібрацій, на неї впливають високі температури від відпрацьованих газів. Додатково деталь страждає від різких температурних перепадів, підвищеної вологості та корозії. У зимовий період негативний вплив посилюється через дорожню сіль. Усі ці фактори суттєво скорочують термін служби віброкомпенсатора.

Основні ознаки та наслідки поломки гофри:

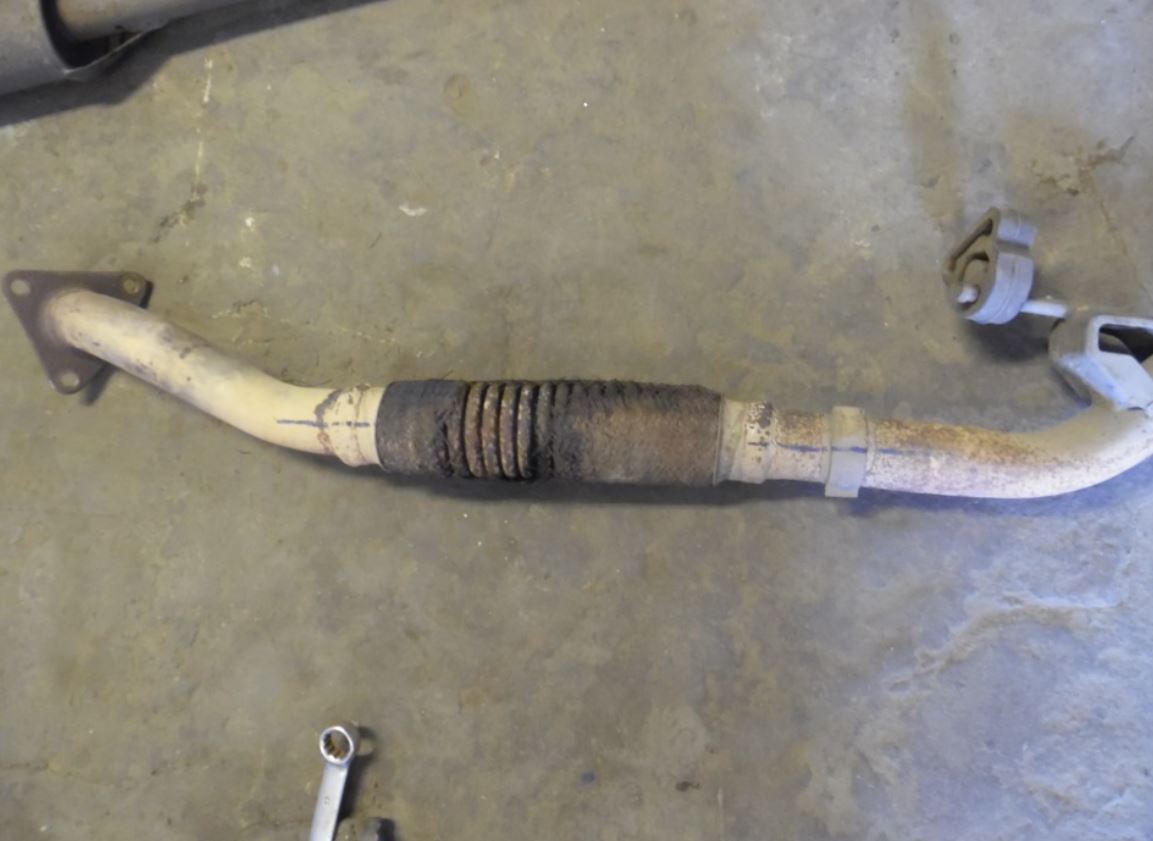

1. руйнування зовнішньої оплітки та поява тріщин;
2. прогар корпусу гофри (гофрованого рукава);
3. пошкодження зварних швів у місцях з’єднання з трубами вихлопної системи;
4. поява низького, басовитого і розкотистого звуку під час роботи двигуна, а також підвищення рівня шуму вище допустимих норм.

✅ Висновок! Вихід з ладу гофри робить експлуатацію автомобіля некомфортною і може призвести до штрафів за перевищення рівня шуму. Така вихлопна система не може бути використана, потрібна термінова діагностика авто та ремонт.

У більшості випадків віброкомпенсатор не підлягає ремонту і потребує повної заміни. Винятком є проблеми зі зварним швом, які іноді можна виправити повторним зварюванням. Своєчасна заміна цієї запчастини для авто запобігає більш серйозним пошкодженням вихлопної системи.

Як виконується заміна гофри глушника

Ремонт автомобіля та заміна гофри глушника потребує попередньої підготовки та розуміння конструкції вихлопної системи. Для початку необхідно зняти ту частину вихлопу, куди буде встановлюватися віброкомпенсатор. Це може бути приймальна труба, колектор або з’єднувальна труба. У деяких випадках гофра вже вбудована в нову деталь, тоді змінюється весь вузол цілком. Такий підхід спрощує монтаж і знижує ризик помилок. Детальний гайд по заміні гофри можна знайти тут.

Підготовка та порядок заміни гофри на початковому етапі:

• придбання нової гофри з відповідним діаметром з’єднувальних патрубків, довжини та принципом роботи;
• покупка всіх прокладок та ущільнювальних кілець для приймальної труби або резонатора;
• перевірка стану болтових/хомутних з’єднань з можливою їх заміною.

Основні етапи заміни:

1. демонтаж приймальної труби або потрібної ділянки вихлопної системи;
2. зріз старої гофри болгаркою зі збереженням довжини, що відповідає новій деталі;
3. зачистка старих зварних швів;
4. приварювання нової гофри з одного боку, який знаходиться ближче до двигуна;
5. попередній монтаж цієї частини у вихлоп з фіксацією;
6. прикладання другої частини та її прихват зварюванням так, щоб деталь не мала перекосів і натягів віброкомпенсатора, він повинен знаходитися в розслабленому стані після встановлення, це важлива вимога;
7. зворотний демонтаж усієї деталі та остаточне приварювання другої частини, яка ближче до вихлопної труби та глушника;
8. установка всієї системи назад з обов’язковим вільним положенням гофри;
9. монтаж нових прокладок та ущільнювальних кілець, якщо вони необхідні.

⚡ Додаткові рекомендації! Якщо після закінчення робіт виявилося, що гофра перекошена, занадто стиснута або занадто розтягнута, то установку потрібно вважати неправильною і потрібна переробка, така деталь швидко вийде з ладу. Це прямі рекомендації досвідчених механіків. Саме тому спочатку приварюється тільки одна сторона, підганяється положення другої, вона прихвачується і кріпиться, щоб зрозуміло було положення віброкомпенсатора в підсумку. У такому випадку є можливість виправити в динаміці ситуацію неправильного монтажу.

Як визначити розмір гофри глушника: ключові параметри і методика підбору

При заміні гофри глушника завдання не просто приблизно потрапити в розміри, а максимально точно повторити штатну деталь. Вихлопна система спочатку розрахована під конкретну геометрію і жорсткість вузлів, і гофра в ній відіграє роль компенсаційного елемента — вона гасить вібрації двигуна і знімає навантаження з труб і зварних швів. Якщо поставити деталь з відмінностями за діаметром або довжиною, навантаження почне розподілятися інакше: з’являються зайві напруження, швидше втомлюється метал, можуть піти тріщини, зламається принцип налаштованого вихлопу. Тому тут важливо знайти максимально близький аналог за ключовими параметрами — тоді система буде працювати так, як задумано заводом.

Основні параметри для визначення розміру гофри:

• Діаметр вхідного і вихідного патрубків - це ключовий параметр. Діаметр гофри повинен повністю збігатися з діаметром труб вихлопної системи автомобіля. Допускається мінімальне відхилення тільки у випадку використання перехідників, але це небажано.
• Загальна довжина гофри (у зборі) - вимірюється від краю до краю з урахуванням патрубків. Потрібно купити гофру аналогічної довжини, як у штатної. Якщо при демонтажі стара гофра була зрізана із запасом або пошкоджена, допустимо вибрати трохи довший варіант — це спростить установку і компенсує втрату довжини.
• Довжина робочої частини (гофрованого рукава) - цей параметр визначає гнучкість і здатність гофри компенсувати вібрації двигуна. Довжина робочої частини повинна бути аналогічною, як була у старої моделі, яка вийшла з ладу.
• Тип конструкції (принцип роботи) і кількість шарів - хоча це не розмір у прямому сенсі, їх важливо враховувати при підборі. Це безпосередньо впливає на довговічність, а також на товщину – максимальний загальний діаметр запчастини, він не повинен істотно відрізнятися з оригіналом.

✅ Висновок! Точний підбір розміру гофри глушника вимагає комплексного підходу: необхідно враховувати діаметр патрубків, загальну довжину виробу і довжину робочої частини. Ігнорування хоча б одного з параметрів може призвести до некоректної роботи вихлопної системи. Оптимальним рішенням є вимірювання старої гофри перед демонтажем або підбір за технічною документацією автомобіля. Це забезпечить надійну установку і довгий термін служби нової деталі.

ℹ️ Також буде корисно! Якщо зварні шви на старій зношеній гофрі занадто пошкоджені, то можна трубу відрізати трохи за ними, але при цьому потрібно використовувати нову гофру трохи більшої довжини, рівно настільки, на яку відстань додатково був зроблений розріз.

Якщо у вас є навички роботи зі зварювальним апаратом і болгаркою, заміну можна виконати самостійно. Правильна установка напряму впливає на термін служби деталі. Наш сайт пропонує гофри практично для всіх автомобілів, що дозволяє підібрати оптимальний варіант за розміром і діаметром.
